Тепловизор Guide E1+
Тепловизор Guide E1+, оборудованный болометрической матрицей 120 x 90 17 мкм собственной разработки, 2-мегапиксельной цифровой камерой и лазерный целеуказателем, представляет собой мобильный прибор, предназначенный для ИК диагностики и оперативных температурных измерений. Модификация PLUS отличается от базового изделия серии EasIR расширенными коммуникационными возможностями – за счет наличия встроенного модуля для беспроводной передачи данных, помимо USB-интерфейса.
Конструкционное исполнение

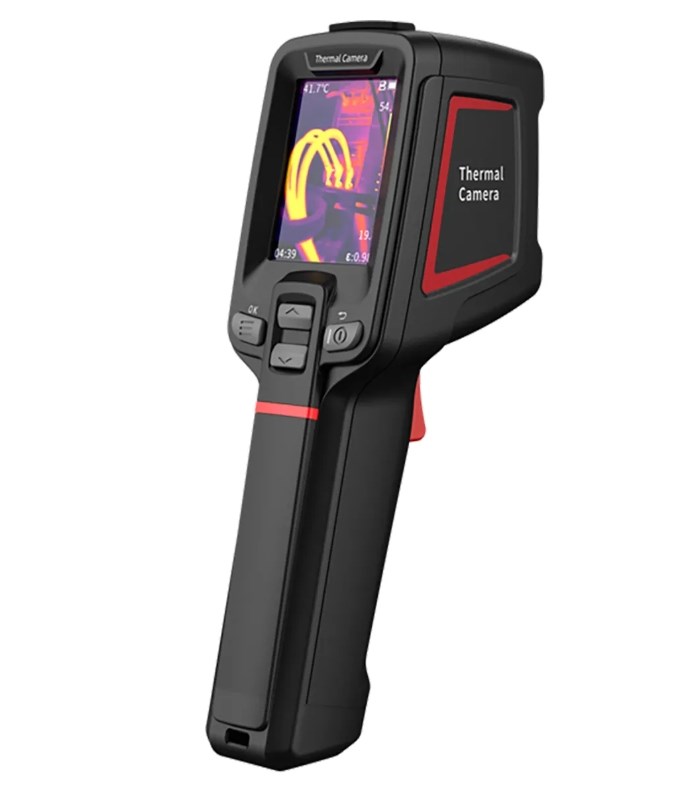

Модель выполнена в компактном корпусе с пистолетной рукояткой и весит всего 0,355 кг. Оптимизированное расположение органов управления позволяет комфортно вести ИК съемку одной рукой. Короткофокусная оптика исключает необходимость в подстройке резкости. Для отображения изображений служит цветной 2,4-дюймовый дисплей, а встроенная память обеспечивает возможность документирования процессов, сохраняя термограммы в виде отдельных кадров и видео с радиометрическими данными.
Коннектор USB Type-C задействуется для подзарядки встроенного аккумулятора, которую допускается осуществлять, не прерывая съемки, а также для передачи записанных в процессе ИК обследований файлов изображений и видео на компьютер. Для установки ИК камеры Guide E1+ на штатив, когда требуется долговременное наблюдение за целевыми объектами, предусмотрено крепление в нижней части корпуса под винтовой соединитель с четвертьдюймовой резьбой. С целью обеспечения точности температурных измерений поддерживается возможность задания через настройки коэффициента излучения целевого объекта и ввода расстояния до него.
Особенности
- Широкий измерительный диапазон, с поддержкой автоматического переключения между пределами –20 °C - 150°C и 0°C - +550°C, делает тепловизор пригодным как для энергоаудита, так и для использования в промышленных отраслях, энергетике и т.п.
- Технология Real-time IR-Perfclear способствует повышению детализации полученных термограмм и снижению уровня неинформативного теплового шума, обеспечивая получение изображений с таким же качеством, как и более дорогие ИК-камеры с разрешением матрицы 240 x 180 пикс.
- Wi-Fi канал позволяет быстро передавать сохраненные в памяти камеры термограммы и файлы с ИК-видео, добавляя их в альбом пользовательского коммуникатора, а также транслировать потоковые изображения с тепловизора в реальном времени в среде приложения Thermography на iOS- и Android-устройства, задействуя их ресурсы для записи данных и дистанционного управления съемкой.
Купить тепловизор Guide E1+ в Новосибирске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Получение изображений и оптика | |
|---|---|
| Тип детектора | VOx (оксид ванадия), 7,5 – 14 мкм |
| Инфракрасное разрешение | 120×90 при 17 мкм |
| Сверхвысокое разрешение | Поддержка реконструкции в режиме реального времени с высоким разрешением, обновление до 240×180 |
| Термочувствительность (NETD) | 60 мК |
| Частота кадров | 25Гц/9 Гц |
| Фокусное расстояние | 2,28 мм |
| Поле зрения | 50° × 38° |
| Мгновенный угол поля зрения (IFOV) | 7,46 мрад |
| Минимальное расстояние до объекта | 0,1 м |
| Отношение расстояния к размеру пятна (D:S) | 130:1 |
| Режим фокусировки | Фиксированная |
| Измерение и анализ | |
| Диапазон измерений | Поддержка автоматического переключения: от -20°C до 150°C, от 0°C до 550°C |
| Точность измерений | ±2°C или ±2%, в зависимости от того, что больше |
| Область анализа | Центральное пятно; три фиксированных области: Малая, средняя, большая (попеременно) |
| Сигнализация | Сигнализация пороговой температуры на весь экран (изображение и мигание) |
| Настройки параметров | Излучательная способность, отраженная температура, расстояние до мишени |
| Представление изображений | |
| Экран дисплея | 2,4-дюймовый ЖК-дисплей |
| Режим отображения | ИК-диапазон (IR), видимый свет (VIS), многоспектральное изображение (MIF) и "кадр в кадре" (PIP) |
| Цветовые палитры | 6: Iron Red, White Hot, Arctic, Rainbow 2, Hot Iron, Rainbow 1 |
| Настройка изображения | Настройка диапазона и уровней: Автоматическая, полуавтоматическая, ручная |
| Цифровая камера | 2 МП |
| Функции | |
| Лазер | Лазерный указатель |
| Функция записи | Фото и видео |
| Хранение и передача данных | |
| Носитель данных | Встроенная память (16 ГБ) |
| Сохранение изображений | в формате JPG с температурными данными |
| Сохранение видео | Поддерживает потоковую передачу видеоданных в реальном времени, формат хранения видеозаписей в Irgd (с температурными данными) |
| Внешние интерфейсы | TИП-C, UNC ¼"-20 (под штатив) |
| WIFI | Есть, с возможностью подключения к мобильному терминалу для передачи изображений и видео в реальном времени |
| Питание | |
| Тип батареи | Перезаряжаемая литий-ионная батарея, несъемная |
| Время работы | 8 часов |
| Режим зарядки | Зарядка по Type-C; зарядка с помощью ПК/портативной док-станции; во время зарядки можно продолжать использовать камеру |
| Время зарядки | 90% от емкости батареи за 2,5 часа |
| Условия окружающей среды | |
| Рабочая температура | от -15°C до 50°C |
| Класс IP-защиты | IP54 |
| Защита от падения | Испытание на падение с высоты 2 м |
| Сертификация | CE, FCC, RoHS, KC, EAC, FDA, Anatel, IP54, испытание на падение с высоты 2 м, испытания на воздействие влажного тепла, вибрационные испытания, ударные испытания, динамические испытания, UN38.3, MSDS |
| Физические характеристики | |
| Аппаратные средства | Осветительный прибор |
| Пакет программного обеспечения | Для ПК: ThermoTools; Для мобильных устройств: Thermography (iOS/Android) |
| Габаритные размеры | 194 × 61,5 × 76 мм |
| Вес | 375 г |
