Описание

Особенности и преимущества

• Наличие панели автоматического вода резерва позволяет использовать генератор в сети как резервный источник электроэнергии, что делает эту сеть практически бесперебойной в любой ситуации.
• Надежный двигатель с большим ресурсом, вместительный топливный бак и эффективное принудительное охлаждение дают возможность агрегату работать без остановки довольно длительный срок.
• Система стабилизации поддерживает постоянное значение выходного напряжения, что можно увидеть при помощи вольтметра.
• Наличие двух выходов на 220 В и пары клемм на 12 В дают возможность одновременного подключения большего числа потребителей, а так же подзаряжать автомобильный или свой пусковой аккумулятор.
• Металлический каркас некоторых моделей этого генератора имеет в низу крепления для пары колес, облегчающих его ручное перемещение.
• Встроенный датчик контроля над количеством масла в картере не позволит двигателю выйти из строя из-за плохой смазки.
• Автоматическая защита от перегрузок и короткого замыкания надолго сохранит работоспособность генераторной машины.
• Простой уход и несложная эксплуатация не потребуют от пользователя специальной подготовки.

Общие сведения

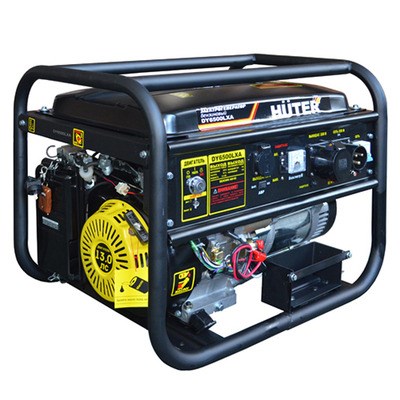

Бензиновый генератор Huter DY6500LXA с автозапуском – это компактная и мобильная электрогенерирующая система (вес около 84 кг), предназначенная для бытового применения. Устройство снабжено альтернатором (генераторной машиной) синхронного типа со щеточным возбуждением и системой контроля качества выходного напряжения, а так же защитой от перегрузок или короткого замыкания. Он способен обеспечивать электроэнергией напряжением 220 В /50 Гц переменного тока бытовых электропотребителей суммарной мощностью до 5000 Вт через две выходные розетки. Имеются, так же, клеммы с выходом на 12 В. Для удобства пользователя предусмотрен пульт ДУ, позволяющий управлять работой агрегата на расстоянии до 15 метров.

Приводится в действие генератор при помощи довольно мощного (13 л.с.) бензинового четырехтактного карбюраторного двигателя, запускаемого при помощи ручного пускового устройства или электростартера. Двигатель имеет встроенный датчик контроля уровня масла и расходует, в среднем, 1,8 литра 92-го бензина в час. Запас топлива в баке, снабженном указателем уровня – 22 литра, что хватает ему на более чем 10 часовую бесперебойную работу. При наличии специального оборудования возможна работа двигателя и на газе. Шум от работающего мотора держится на уровне 70 Дб.

Бензиновые генераторы данной модели оснащены встроенной системой автоматического запуска (AVR панель автоматического ввода резерва), срабатывающей как только в подключенной сети исчезнет напряжение, и автоматически выключающуюся при возобновлении подачи. Это делает его незаменимым в тех случаях, когда необходимо исключить перебои в электроснабжении (объекты в лечебных учреждениях, холодильники, отопительный котел и т.п.). На период отсутствия тока в основной сети генератор автоматически возьмет нагрузку на себя. Как источник периодического или резервного (аварийного) электропитания он может применяться не только там, где нет доступа к стационарной электросети (объекты вдали от города), но и непосредственно в городе (стройплощадки, жилые или офисные помещения).

Устройство и принцип действия

Бензиновый генератор Huter DY6500LXA довольно удобен в транспортировке, хранении и размещении. Это достигается благодаря компактному и эргономичному расположению всех его узлов и агрегатов внутри стального каркаса. Каркас имеет внешние размеры 700х535х570 мм и сварен из прочных металлических труб. Для защиты от коррозии трубы покрыты специальным составом.

Каркас защищает агрегаты установки от механических повреждений. С его помощью легко переносить устройство вручную и устанавливать на горизонтальную поверхность. Некоторые рамы предусматривают крепление к ним пары небольших колес, что упрощает процесс перемещение генератора даже одним человеком.

Всю верхнюю плоскость рамы занимает плоский топливный бак. Благодаря своей форме он отнимает немного места, имея довольно приличную емкость – 22 литра. В верхней его части находится указатель уровня заполнения, позволяющий визуально контролировать запас топлива и произвести своевременную дозаправку.

Под баком, на специальных демпфирующих подушках, размещены основные агрегаты мини-электростанции. Генераторная машина – синхронный однофазный щеточный альтернатор, вырабатывающий переменный ток для бытового применения (220 В /50 Гц), номинальной мощностью 5000 Вт. Он обладает стабилизационной системой на основе конденсаторов, что обеспечивает высокое качество (стабильность) выходного напряжения. Визуально это контролируется при помощи встроенного вольтметра.

В качестве привода генератора используется бензиновый мотор, развивающий 13 л.с. при 3600 об/мин. Он потребляет неэтилированный бензин АИ-92 или газ (при наличии газового оборудования). Это карбюраторный двигатель внутреннего сгорания, марки Huter 188F, четырехтактный, одноцилиндровый, с верхним расположением клапанов и нижним расположением распредвала. Охлаждение – принудительное воздушное. Смазка производится в процессе разбрызгивания масла из картера на внутренние подвижные части двигателя. Имеется встроенный датчик, контролирующий уровень масла. Он является элементом защиты, задача которого автоматически выключить двигатель, если уровень масла опустится ниже критического. Это убережет его от работы при плохой смазке с возможными нежелательными последствиями. Двигатель имеет заменяемый воздушный фильтр и небольшой, но эффективный глушитель.

Безопасную работу бензинового генератора обеспечивает система защиты от перегрузок и короткого замыкания. В случае возникновения в сети потребителя таких нежелательных явлений, система автоматически отсечет генератор от потребителя, чем не допустит выход его из строя.

Передняя панель агрегата содержит замок зажигания (или тумблер), кнопку активации системы защиты, вольтметр, две выходные розетки на 220 В и клеммы на 12 В. Оформлена панель на русском языке.

Принцип работы генератора основан на превращении механической энергии вращения, источником которой является бензиновый мотор, в электрическую энергию, путем высвобождения внутренней энергии топлива. Вращающийся ротор генератора создает на выходных клеммах напряжение соответствующих параметров, которое используется потребителем. При этом, чем больше потребителей (в пределах допустимого), тем больше требуется усилий двигателя и расхода топлива.

Особенности и преимущества

Благодаря своим техническим и конструктивным данным, мини электростанция HUTER DY6500L обладает габаритами и весом, характерными для её аналогов, но с меньшей мощностью. Кроме этого:

• Генераторная установка проста и безопасна в эксплуатации и обслуживании.
• Обладает надежной системой защиты от аварийных ситуаций у потребителя.
• Датчик контроля над уровнем масла не позволит двигателю работать при плохой смазке, чем убережет его от долгосрочного выхода из строя.
• Металлический каркас защитит агрегаты от механического повреждения. У некоторых моделей предусмотрены крепления для пары колес, что удобно для перемещения его даже одним человеком.
• Возможность длительной непрерывной работы, благодаря вместительному топливному баку, а так же эффективной системе принудительного воздушного охлаждения.
• Наличие двух выходных розеток на 220 В, снабженных защитными клапанами, защищающих их от попадания грязи, пыли и влаги, а так же пары клемм на 12 В.

Подготовка к работе, пуск и остановка

Широкое основание прочной стальной рамы дает возможность устойчиво расположить бензиновый генератор Huter DY6500LXA практически на любой твердой горизонтальной поверхности. Устанавливать агрегат для работы нужно в месте, где он будет защищен от прямого попадания солнечных лучей и дождя. При этом нужно помнить, что это генератор наружного применения, и его работа недопустима непосредственно в жилых и смежных с ними помещениях, так как работающий двигатель выбрасывает в атмосферу вредные выхлопные газы.

Правильно расположив агрегат, следует позаботиться об электрической безопасности и произвести его заземление в соответствии с правилами. После этого можно переходить к заполнению рабочих емкостей устройства жизнеобеспечивающими жидкостями. Картер двигателя должен быть заполнен маслом до уровня заливной горловины. Уровень проверяется по щупу на пробке.

Топливом для двигателя служит бензин марки АИ92. Это довольно токсичная жидкость, которая легко испаряется. Пары её взрывоопасны. Поэтому работать с ней нужно, проявляя особую осторожность и строго соблюдая элементарные правила пожарной безопасности. На случай использования газового оборудования так же существуют свои инструкции по обеспечению безопасности.

Пуск двигателя генератора происходит до подключения потребителей. Открывается топливный кран, включается зажигание, производится запуск двигателя вручную или при помощи электростартера. Для остановки агрегата нужно отключить потребителей и выключить зажигание. Если задействована система автоматического ввода резерва, пуск и остановка генератора происходит в автоматическом режиме.
