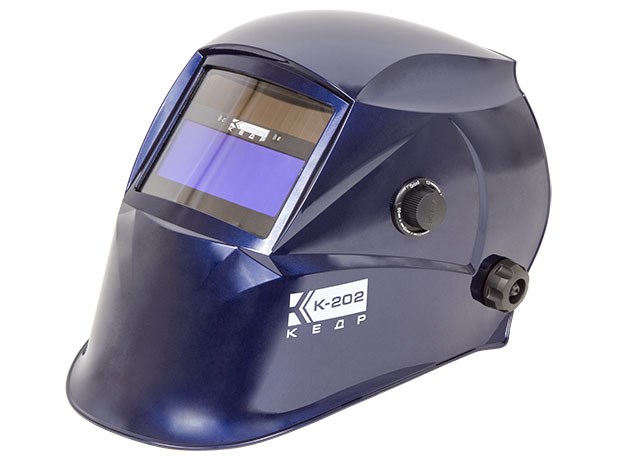

Маска сварочная Кедр К-202
Сварочная маска с автоматическим затемнением предназначена для защиты глаз сварщика от вредного излучения (ультрафиолетового UV и инфракраного IR) выделяемого в процессе сварки. Маска КЕДР К-202 подходит для всех видов сварки: покрытыми электродами, полуавтоматической сварки плавящимся электродом в среде защитных газов (MIG/MAG), дуговой сварки вольфрамовым электродом в среде загов (TIG/WIG), плазменной сварки и резки.
- Маска нового поколения с уникальной системой изменения степени затемнения, увеличенным окном обзора и быстрым временем включения;
- Предназначена для защиты глаз и лица от искр, брызг и вредной радиации в условиях сварки;
- Фильры затемнения автоматически меняют положение светлого на темное во время появления сварочной дуги и возвращают обратно, когда дуга исчезает;
- Современный дизайн, эргономичная форма маски, удобный наголовник, многофункциональный фильтр создают исключительные условия для комфортной работы сварщика;
- Округлая форма корпуса с теплоотражающим покрытием обеспечивает комфортные условия в подмасочном пространстве. Обтекаемая форма снижает возможность проникновения под маску сварочных аэрозолей;
- Маска изготовлена из высококачественного термостойкого пластичного материала;
- Минимизирована нагрузка на шею, не вызывает усталость при длительной работе;
- Регулировка наголовника позволяет произвести индивидуальную подгонку и расширить обзор;
- Увеличенное смотровое окно обеспечивают сварщику отличную видимость свариваемого объекта и зоны сварки;
- Маска продается в разобранном виде;
- Оптимальное предложение по соотношению цена/качество.
Особенности:
- Соответствует требованиям ГОСТ;
- Подходит для MMA, TIG, MIG/MAG, CUT-плазменной резки - любых сварочных процессов;
- Автоматическое затемнение;
- Питание от солнечной батареи и литиевого не сменного аккумулятора;
- ЖКД высокого качества, многослойный оптический фильтр для ясного просмотра;
- Постоянная защита от ультрафиолетового, инфракрасного излучения для безопасности сварщика;
- Подходит для сварки при высокой температуре;
- Высокая прочность материала маски;
- Термостойкий пластик;
- Поликарбонатное защитное стекло светофильтра;
- 3 регулировки: состояние темного, время задержки и чувствительность.
- Полностью соответствует стандартам: 4/9-13 АСФ 1/1/1/2, EN379CE, EN 175F.
Технические параметры:
- Модель фильтра/маски: АСФ-500G/K-202
- Размер картриджа: 110*90*9 mm;
- Площадь обзора: 96*39 mm;
- Состояние светлого: DIN 4;
- Состояние темного: до DIN 13;
- УФ-ИК защита: постоянная до DIN 16;
- Время включения: 1/25000 сек;
- Время задержки: 0.1-1.0 сек;
- Сенсоры сварочной дуги: 2 независимые;
- Класс светофильтра: 1/1/1/2;
- Рабочая температура: -10 ~ + 60С;
- Резервная температура: -20 ~ + 70С;
- Вес: 0,49 кг.
Комплект:
1. Корпус маски;
2. Наголовник;
3. Регулирующая кнопка наголовника;
4. Рамка внутренняя для крепления светофильтра;
5. Регулировка степени затемнения;
6. Автоматический затемняющийся светофильтр;
8. Поликарбонатное защитное стекло;
9. Поликарбонатное защитное стекло (запасное);
10. Руководство по эксплуатации;
11. Упаковка (картон).
Эксплуатация сварочной маски Кедр К-202
1. Подбираем степень затемнения
Степень затемнения может быть выбрана от 9 до 13 DIN в зависимости от вида сварки. Регулятор степени затемнения для удобства сварщика расположен на наружной поверхности.
2. Регулировка светочувствительности
Большинство сварочных работ может быть выполнено со светочувствительностью, установленной на максимальном уровне. Максимальный уровень светочувствительности соответствует сварочным работам с низким током, аргонодуговой сварке TIG.
Для оптимальной работы рекомендуется установить чувствительность на максимальный уровень в начале сварки и затем постепенно снизить уровень до того, пока светофильтр не будет реагировать только на световые вспышки от сварочной дуги без ложных срабатываний (прямые солнечные лучи, интенсивный искусственный свет и т.д.)
3. Регулировка задержки
Время задержки может быть установлено от 0,2 сек. до 0,8 сек. Рекомендовано использовать минимальный уровень задержки для точечной сварки и длительный уровень для сварки с высоким током длительных сварочных швов. Также длительный уровень задержки используется для TIG сварки с низким током во избежание ложного срабатывания фильтра.
4. Зарядка батареи
Поместите маску со светофильтром под солнечные лучи для зарядки (в случае долгогго хранения маски с фильтром без эксплуатации).
В процессе сварочных работ заряд внутреннего аккумулятора светофильтра происходит от сварочной дуги.
5. Уход за маской
Протирайте маску влажной мягкой тканью. Не используйте сильнодействующие моющие средства. Не протирайте сенсор и солнечную батарею. Не погружайте светофильтр в воду.
6. Хранение
Всегда храните маску в сухом месте. Предохраняйте ее от воздействия влажности и высоких температур. Минимальная/максимальная температура хранения: от -20 до +70С.
Класс самозатемняющегося светофильтра
Оптический класс самозатемняющегося светофильтра показывает насколько качественный картридж стоит у Вашей сварочной маски Картридж имеет многослойную структуру не менее 12 слоев, поэтому - это можно назвать оптической системой. Если на сварочной маске не указан класс, значит ее характеристики низкие и производитель не желает показывать минусы своей маски. С плохой оптикой, конечно нельзя ослепнуть, как например, при отсутствии защиты от ультрафиолета, но можно значительно испортить зрение. Кроме того наблюдение за сварочной ванной сквозь некачественный картридж утомляет сварщика, что приводит к снижению качества выполняемых работ. Оптический класс самозатемняющегося светофильтра представлен 4 цифрами. Эта маркировка должна быть нанесена на самозатемняющийся картридж. Например : 1/1/1/2 EN 379. Что эти таинственные цифры обозначают? Если открыть EN 379, можно понять следующее:
Оптический класс. Это примерно тоже самое, когда человек смотрит сквозь очки ему не соответствующие. Картридж имеет многослойное строение. Много преломляющих поверхностей размывают изображение, если стекла имеют хоть малую кривизну. Это как оптика в фотоаппарате. Пластины, должны иметь безупречное качество. От того как Вы видите сварочную ванну зависит и качество сварки. Самая лучшая цифра, это 1, чем значение больше, тем хуже.- Вторая цифра - это рассеивание света. Самозатемняющийся картридж имеет полости с жидкими кристаллами, которые поляризуют и рассеивают свет. Если кристаллы качественные то и рассевание минимальное. В бытовом плане это можно сравнить, как взгляд через забрызганное стекло. Самая лучшая цифра, это 1, чем значение больше, тем ниже качество.
Однородность затемнения. В сварочной маске несколько полостей с жидкими кристаллами. Жидкие кристаллы залиты между стеклами, расстояние между которыми очень мало. Даже минимальная неплоскостность стекол приводит к тому, что поляризующий эффект, жидких кристаллов локально снижается. Это приводит к пятнистому затемнению. Самая лучшая цифра - это 1. Чем значение больше, тем равномерность затемнения ниже. Равномерность затемнения можно посмотреть самостоятельно. Выставив тон затемнения на максимум, приблизив картридж к лампе, так, что бы он сработал, можно посмотреть равномерность затемнения. У качественных маскок разницу «на глазок» определить невозможно. Однако очень часто встречаются маски, особенно когда, оптический класс не декларируется, с явными пятнами или того хуже с частичным затемнением.- Последняя цифра, это угловая зависимость. Проделаем эксперимент. Поставим картридж на 13 тон затемнения. И начнем его наклонять. С увеличением наклона картридж начинает светлеть. Это свойство любого самозатемняющегося светофильтра. Однако для одних это совсем маленький угол, а для других это достаточно значительные углы. Чем меньше угловая зависимость, тем лучше. Выполнить эту характеристику трудно, так как природа затемнения, это поляризация света при помощи жидких кристаллов и в природе этого явления заложено изменение оптических свойств в зависимости от угла. Для снижения угловой зависимости, увеличивают количество слоев жидких кристаллов, а это уменьшает другие характеристики светофильтров. Поэтому 2 - нормальная цифра для большинства картриджей. Картриджи с цифрой 1 практически не доступны для россиян. Картинка за картриджем с низкими угловыми характеристиками, больше 2, при близком расстоянии от глаза, просматриваются, как изображение с полосой, так как при взгляде вверх и вниз изображение высветляется.
Какой оптический уровень требуется для того или иного способа сварки?
- TIG (Вольфрам-аргон). При этом способе сварки необходимо очень четко различать объекты, видеть мельчайшие несплавления, поры и т. д. Поэтому класс фильтра должен быть максимальный: 1/1/1/1; 1/1/1/2; 1/2/1/2.
- MIG-MAG – полуавтоматическая сварка: a) MIG – плавящийся электрод с аргоновой защитой. Обычно сваривают цветные металлы. Поэтому и требования должны быть высокими. Нужно заметить, что скорость процесса выше, чем TIG, поэтому и детали видны не так четко, оптику можно использовать немного более простую: например: 1/1/1/2; 1/2/1/2 b) MAG – плавящийся электрод + активный газ CO2 или смеси. Сваривают обычно чёрные стали поэтому допустим класс 1/2/2/2.
- MMA – сварка покрытыми электродами. Это целый мир, разнообразных приемов, материалов и технологий.
- Любительская сварка чёрных сталей основными или рутиловыми (для переменного тока) электродами: 1/2/2/2; 1/3/1/2; 1/3/2/2.
- Тоже или сложнее на профессиональном уровне: 1/1/1/2; 1/2/1/2.
Желаем вам удачи в работе!
