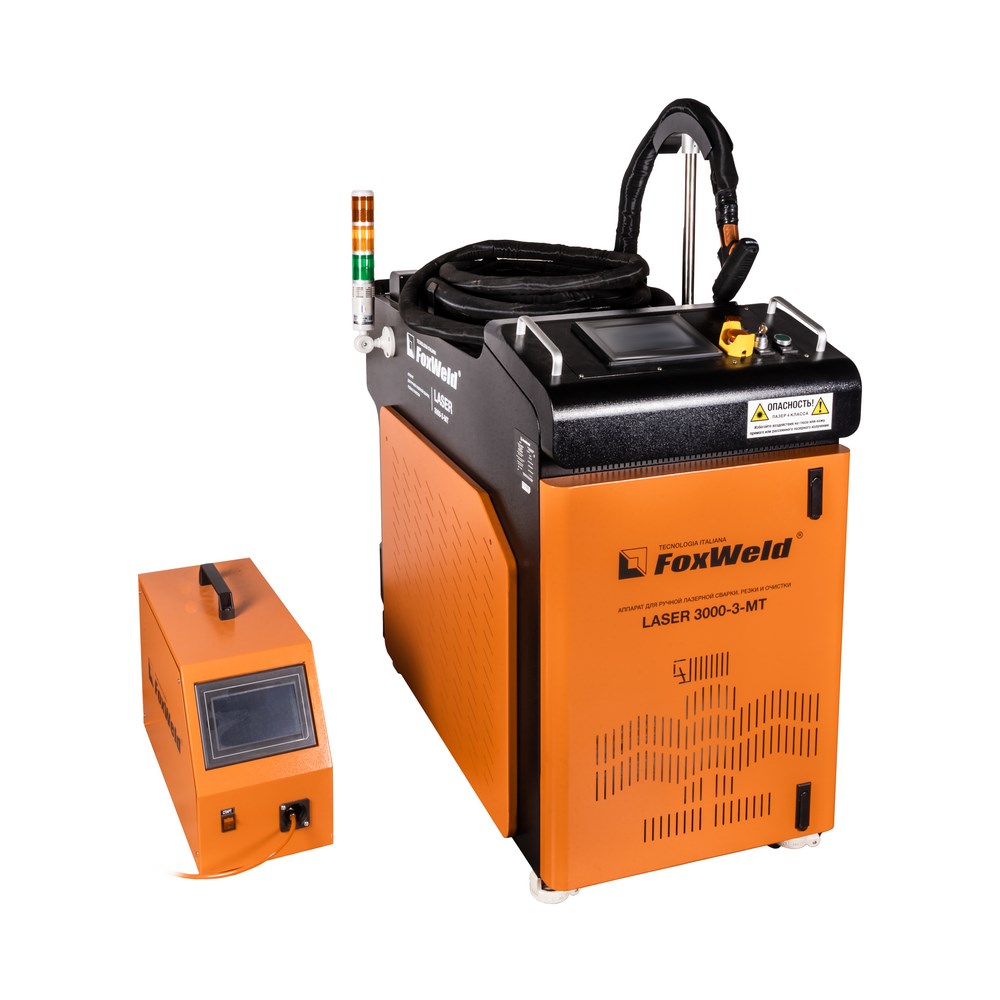

Аппарат для ручной лазерной сварки, резки и очистки FOXWELD LASER 3000-3-МТ
Аппарат для ручной лазерной сварки, резки и очистки LASER 3000-3-MT «три в одном» — это новейшая система, разработанная нашей компанией, которая может одновременно поддерживать ручную лазерную сварку, лазерную очистку и лазерную резку. LASER 3000-3-MT предназначен для работ с токопроводящими металлами: нержавеющими, легированными, низкоуглеродистыми, оцинкованными сталями, алюминием и его сплавами. Лазерную сварку отличает простота эксплуатации, чистота сварного шва, высокая скорость. Система гибко переключает свой режим работы в зависимости от различных сценариев применения, предоставляя разнообразные решения для удовлетворения различных прикладных требований пользователей. Стандартная головка SUP21T с жидкостным охлаждением позволяет подавать защитный газ и осуществлять сварку деталей толщиной до 6 мм.
МНОГОФУНКЦИОНАЛЬНОСТЬ 3-В-1
Установка лазерной сварки, очистки и резки "три в одном" может одновременно поддерживать ручную лазерную сварку, лазерную очистку и лазерную резку. Система гибко переключает режим работы в зависимости от разных сценариев применения для удовлетворения различных прикладных требований пользователей.
СИНЕРГЕТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ
В режиме сварки при выборе материала и толщины свариваемых поверхностей встроенная синергетика автоматически подбирает остальные оптимальные параметры для сварочного процесса. Это позволяет сэкономить время и получить качественное сварное соединение даже новичку. Синергетику можно отключить для работы в ручном режиме.
4-РОЛИКОВЫЙ МЕХАНИЗМ ПОДАЧИ
Дополнительный механизм подачи проволоки позволяет получить более качественный и прочный шов без дефектов. Возможность сварки со скоростью 3 мм/с при полном проплавлении или 1 мм/с при высокой скорости.
УДОБНАЯ ЭКСПЛУАТАЦИЯ
Настройка и эксплуатация не требуют длительного обучения для достижения результата. Процесс лазерной сварки, резки и очистки не является сложным, а интерфейс системы управления интуитивно понятен.
100% КОНТРОЛЬ КАЧЕСТВА
Сертифицированный лазерный источник питания производится на одном из лучших заводов, который следит за качеством сборки и дорожит своей репутацией. Все детали, функционал, комплектация проверяются перед отгрузкой.
Преимущества:
- Гибкое переключение режимов работы в зависимости от сценариев применения
- Экономия площади и высокий уровень мобильности за счет компактного дизайна и встроенного жидкостного охлаждения
- Возможность работы с нержавеющей, легированной, низкоуглеродистой и оцинкованной сталью, алюминием и его сплавами
- Возможность сварки нержавеющей стали с полным проплавлением (до 6 мм) или на высокой скорости (до 3 мм)
- Стандартная головка SUP21T с жидкостным охлаждением позволяет подавать защитный газ и осуществлять сварку деталей толщиной до 6 мм
- Отсутствие необходимости в длительном обучении настройке и эксплуатации
- Наличие внешнего механизма подачи проволоки
- Классический набор сопел для сварки и резки для различных условий применения
РЕЖИМ СВАРКИ
Сварка лазером обеспечивает высокопрочное соединение с образованием узкого, аккуратного сварного шва. Лазерная сварка характеризуется минимальной зоной термического влияния и, соответственно, низкой вероятностью деформации свариваемых изделий.
РЕЖИМ РЕЗКИ
Лазерная резка с использованием вспомогательного газа дает возможность быстро и с высокой точностью изготовить детали любой конфигурации. А малая область термического влияния позволяет, не опасаясь коробления, резать легкодеформируемые и нежесткие изделия.
РЕЖИМ ОЧИСТКИ
В режиме очистки лазерный луч эффективно удаляет слой ржавчины или лакокрасочных материалов с поверхности металлических изделий любой величины и формы, не повреждая при этом основу.
НАДЁЖНАЯ КОНСТРУКЦИЯ
Аппарат лазерной сварки, резки и очистки исполнен в качественном корпусе и рассчитан на интенсивную ежедневную эксплуатацию. Высокая культура производства, надёжные и мощные компоненты аппарата, грамотная и продуманная система отвода тепла гарантируют продолжительный жизненный цикл аппарата.| Серия | LASER |
| Поддержка процессов | сварка, резка, очистка |
| Мощность лазера, Вт | 3000 |
| Напряжение питающей сети, В | 400 |
| Тип охлаждения | жидкостное |
| Тип лазерного источника | волоконный |
| Режим работы лазера | непрерывный |
| Лазерный интерфейс | QBH |
| Максимальная потребляемая мощность, кВт | 14 |
| Глубина реза (нерж.), мм | 6 |
| Глубина реза (сталь), мм | 6 |
| Глубина реза (алюминий), мм | 8 |
| Точность очистки, мкм | < 1 |
| Длина волны лазера, нм | 1080 ± 10% |
| Диапазон частот лазера, Гц | 1 - 2500 |
| Система определения местоположения | красный лазерный луч |
| Форма пятна | точка / линия |
| Скорость колебаний объектива, об/мин | 30 |
| Фокусное расстояние линзы, мм | 150/800 |
| Скорость сканирования, м/с | 2 - 6000 |
| Сварочный пистолет | колебательный лазерный пистолет с оптоволоконным разъёмом QBH |
| Система охлаждения | встроенный блок охлаждения воды (чиллер) |
| Модель лазерной головки | SUP 23T |
| Диапазон ширины сканирования (режим сварки), мм | 0 - 8 |
| Диапазон ширины сканирования (режим очистки), мм | F150: 0-30; F400: 0-60; F800: 0-120 |
| Температура эксплуатации, ℃ | от +5 до +35 |
| Длина кабеля питания, м | 5 |
| Длина шланга пистолета (оптоволокна), м | 10 |
| Напряжение питания механизма подачи, В | 230/400 |
| Количество роликов МП, шт. | 4 |
| Диапазон скорости подачи проволоки, см/мин | 0 - 700 |
| Рекомендуемая скорость подачи проволоки, см/мин | 250 - 450 |
| Диаметр сварочной проволоки, мм | 0,8 / 1,0 / 1,2 / 1,6 |
| Максимальный вес катушки, кг | 15 |
| Сертификаты | Quality management system certificate, RoHs |
| Соответствие стандартам | CE, ISO 9001 (ГОСТ Р ИСО 9001-2015), EN 60974-1 |
| Класс защиты | IP21S |
| Габариты лазерной установки (ДхШхВ), мм | 1270х540х1170 |
| Вес лазерной установки, кг | 260 |
| Габариты источника питания (ДхШхВ), мм | 485х172х727 |
| Вес источника питания, кг | 55 |
| Габариты механизма подачи проволоки (ДхШхВ), мм | 570х210х420 |
| Вес механизма подачи проволоки, кг | 16 |
| Габариты лазерного пистолета (ДхШхВ), мм | 240.2х74х34 |
| Вес лазерного пистолета, кг | 1 |
| Вес товара в упаковке, кг | 280 |
| Габариты упаковки ДхШхВ, мм | 1370x740x1470 |
| Гарантия, мес. | 12 |
| Страна производства | КНР |
Комплектация:
• Аппарат для ручной лазерной сварки, резки и очистки с блоком водяного охлаждения LASER 3000-3-MT – 1 шт.;
• Механизм подачи проволоки – 1 шт.;
• Лазерная головка SUP23T в сборе – 1 шт.;
• Оптоволоконный кабель в сборе – 1 шт.;
• Кабель питания аппарата – 1 шт.;
• Комплект кабелей для подключения подающего механизма – 1 шт.;
• Регулятор баллонный аргоновый – 1 шт.;
• Кронштейн-держатель направляющего канала (установлен на головке) – 1 шт.;
• Телескопическая трубка сварочной головки (80 мм) – 1 шт.;
• Клемма заземления с кабелем в сборе – 1 шт.;
• Газовый шланг, 10 м, Ø8 мм – 1 шт.;
• Защитные очки с оптической плотностью OD8 в кейсе – 1 шт.;
• Перчатки – 1 компл.;
• Ключ от панели – 1 шт.;
• Набор шестигранных ключей (9 шт.) – 1 компл.;
• Набор сопел (7 шт.) – 1 компл.;
• Набор наконечников (4 шт.) – 1 компл.;
• Прижимной ролик (внутри МП) – 2 шт.;
• Ролик 37х10х15 с V-образной канавкой 1,0/1,2 мм (внутри МП) – 2 шт.;
• Ролик 37х10х15 с U-образной канавкой 1,0/1,6 мм – 4 шт.;
• Ролик 37х10х15 с V-образной канавкой 1,2/1,6 мм – 2 шт.;
• Направляющий канал для стальной проволоки Ø0,8-1,6 (красный), 5 м – 1 шт.;
• Направляющий канал для алюминиевой проволоки Ø0,8-1,6, 3 м – 1 шт.;
• Катушка сварочной проволоки ER304 Lsi 5 кг (внутри МП) – 1 шт.;
• Защитная линза D18x2 – 10 шт.;
• Коллиматорная линза D16x5 F60 – 1 шт.;
• Фокусирующая линза Ø20 мм F150 (внутри головки) – 1 шт.;
• Фокусирующая линза Ø20 мм F800 – 1 шт.;
• Ящик для инструментов и аксессуаров – 1 шт.;
• Средства чистки элементов лазера (ватные палочки, салфетка, защитная плёнка на стекло) – 1 компл.;
• Защитный чехол для разъёма подключения пистолета – 1 шт.;
• Инструкция + гарантийный талон – 1 компл.
